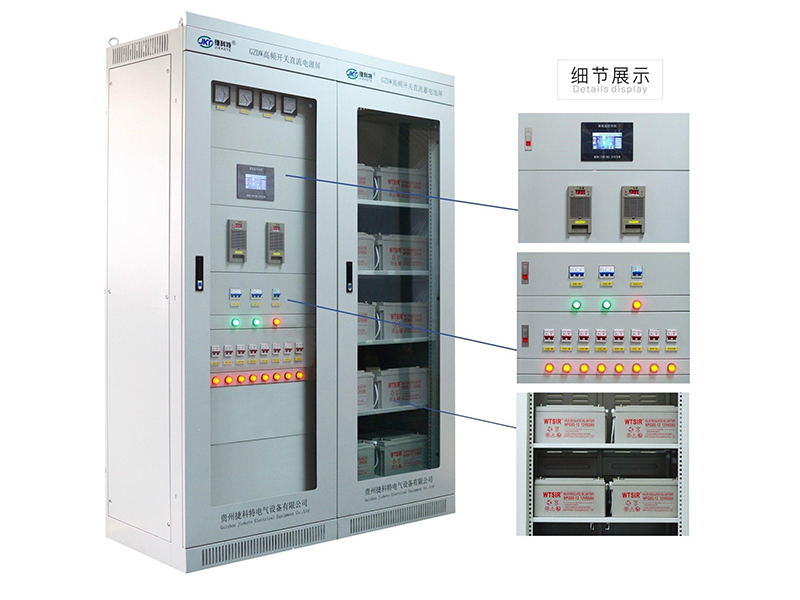

六盘水GZDW-JKT-220V(65AH)落地式直流屏两面柜

系统功能特点

1. 适合构成65AH220V、110V的系统。
2. 充电模块、监控模块均采用带电插拔结构，安装、维护方便。
3. 可安装多个10A/220V、110V数字式智能充电模块，可实现N+1冗余配置。
4. 系统内置单独的独立降压硅链，具有自动降压功能，最大电流15A,冲击电流45A/0.5S。
5. 监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示等功能。
6. 监控模块具有对电池自动管理的功能和母线对地绝缘检测功能。
7. 提供RS485通讯接口，提供CDT、MODBUS两种通讯规约选择,可与变电站自动化系统连接。监控器实现电池电压、控母电压，控母电流、电池充放电电流、模块状态检测。
8. 根据系统需求可扩展电池巡检单元。该系统设计为充馈电一面柜，六盘水蓄电池柜一面，共二面柜。电源系统多重防逆流保护，有效防止蓄电池电流倒灌现象。
9. 系统多重防雷保护，在电源模块交流输入侧加装共模电感，防止雷击和瞬间交流过电压冲击;系统所有智能装置都是公司自行开发、生产完全满足不同客户需求。
10. 系统具有各种常用通信接口通信方式，同时保留硬接点输出，监控装置具备GPS硬件对时功能;系统具有对所有部位状态进行分布采集，智能集中管理控制。

系统技术指标

• 系统尺寸:800(宽)x2260(高)x600(深)
• 交流输入电压:380V±20%
• 电网频率:50Hz+10%
• 输出电压范围:90V-130V连续可调(110V系统)、180V-265V连续可调(220V系统)
• 输出限流:0.3A-3A/0.5A-5A(单模块)
• 稳压精度:<±0.5%
• 稳流精度:<+0.5%
• 纹波系数: ≤+0.1%
• 均流度:≤5%
• 效率:≥93%
• 输出过压保护:280V+2V(220V),140V+2V(110V)
• 绝缘电阻:≥10M
• 绝缘强度:输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧无闪络。
• 相对湿度:<90%
• 环境温度:-5℃~45℃
• 系统配置:六盘水蓄电池组18只，馈线输出四合四控一电，该系统均为双电源配置。
